Конвейерные ленты для сельскохозяйственной техники
Конвейерные ленты
- Конвейерные ленты ПВХ
- Шевронные ленты ПВХ
- Ленты ПВХ с гофробортом
- Резиновые гладкие и шевронные ленты
Сфера применения лент ПВХ и резиновых лент
Агропромышленный комплекс
- Пищевая промышленность
- Деревообрабатывающая промышленность
- Рыбная и мясоперерабатывающая промышленность
- Производство строительных материалов
- Сахарная промышленность
Ленты ПВХ
Jansen & Heuning T40L / T60L подборщик картофеля / подборщик корнеплодов
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 115/2 | J&H траноспортер T60 | Лента транспортерная T-60 14060х600 мм | J&H 3510006 |
| 115/2 | J&H траноспортер T60 | Лента транспортерная T-60 6040х550 мм | J&H 3510005 |
| 115/2 | J&H траноспортер T60L | Лента транспортерная T-60L 15665х600 мм | J&H 3510017 |
Характеристики ленты ПВХ 115/2 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм |
| 115/2 | 2 | 3.1 | гладкая / вафельная | 50 | 80 |
Подборщик корнеплодов GRIMME T40/60L
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 115/2 | Grimme T40L | Лента транспортерная 5350х400 мм | В89.02861 |
| 115/2 | Grimme T40L | Лента транспортерная 13880х450 мм | В89.02897 |
| 115/2 | Grimme T60L | Лента транспортерная 6000х550 мм | В89.02898 |
| 115/2 | Grimme T60L | Лента транспортерная 15670х600 мм | В89.02899 |
Характеристики ленты ПВХ 115/2 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм |
| 115/2 | 2 | 3,1 | гладкая / вафельная | 50 | 80 |

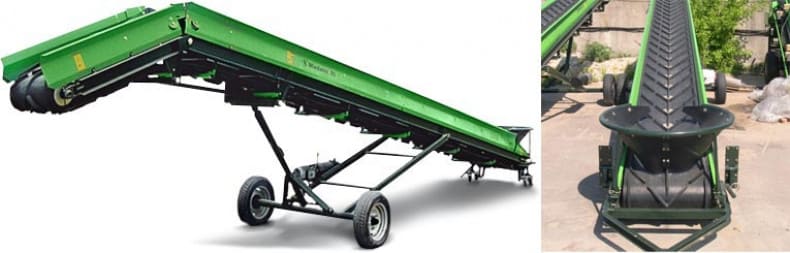

Телескопические транспортеры Miedema ТАТ
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 117/3 | ТАТ120-70 | Лента транспортерная 12100х695 | MID 120121 |
| 117/3 | ТАТ160-70 | Лента транспортерная 16100х695 | MID 120122 |
| 117/3 | ТАТ160-70 | Лента транспортерная 16300х695 | MID A3001530 |
| 117/3 | ТАТ121-70 | Лента транспортерная 12300х695 | MID A3001560 |
Характеристики ленты ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Буртоукладчик LBV Miedema
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 117/3 | LBV 105/70 | Лента элеваторная 22000×700 | MID120148 |
| 117/3 | LBV 120/70 | Лента элеваторная 24000×685 | MID120147 |
| 117/3 | LBV 130/70 | Лента элеваторная 26800×685 | MID120146 |
| 117/3 | LBV 160/70 | Лента элеваторная 33200×685 | MID120149 |
Характеристики ленты ПВХ 115/2 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Конвейеры ленточные Miedema КТ-75
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 117/2 | КТ 75 | Лента элеваторная 650х15400 | А3008380 |
Характеристики ленты ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 117/2 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Бункер GRIMME
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 103/1 | Бункер RH 2045 | 1,5х1675х11850 | В76.10038 |
| 103/1 | Бункер RH 2060 | 1,5х1675х15800 | В76.10038 |
| 103/1 | Бункер RH 2445 | 1,5х2075х11850 | В76.10039 |
| 103/1 | Бункер RH 2460 | 1,5х2075х15800 | В76.10039 |
| 103/1 | Бункер RH 2060 | 5,5х630х6040 | 076.02736 |
| 103/1 | Бункер RH 2060 | 5,5х780х6040 | 076.02738 |
| 103/1 | Бункер RH 2460 | 5,5х630х7440 | 076.02737 |
| 103/1 | Бункер RH 2460 | 5,5х780х7440 | 076.02739 |
| 103/1 | Бункер RH 14-40 | 5,5х630х6030 | 076.02736 |
| 103/1 | Бункер RH 14-40 | 5,5х780х6030 | 076.02738 |
| 103/1 | Бункер RH 16-40 | 5,5х630х7390 | 076.02737 |
Характеристики ленты

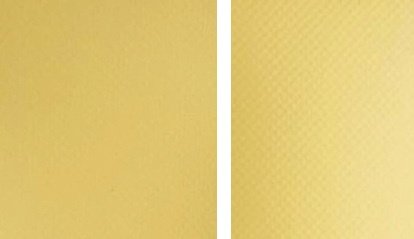

ПВХ 103/1 (цвет желтый)
ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 103/1 | 1 | 1,4 | гладкая / гладкая | 20 | 30 | -30/+70 |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Бункер Miedema
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 103/1 | Бункер приемный SB 451 | 1640х10000 | MID 120701 |
| 103/1 | Бункер приемный SB 651 | 2020х10000 | MID 120702 |
| 103/1 | Бункер приемный SB151 | 7500×1200 | MID 05081304 |
| 117/3 | Бункер приемный SB 1151 | 7430×940 | MID A7004780 |
| 117/3 | Бункер приемный SB 1151 | 7430×740 | MID A7004980 |
| 117/3 | Бункер приемный SB 1151 | 6630×940 | MID A7004770 |
Характеристики ленты
ПВХ 103/1 (цвет желтый)
ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 103/1 | 1 | 1,4 | гладкая / гладкая | 20 | 30 | -30/+70 |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |

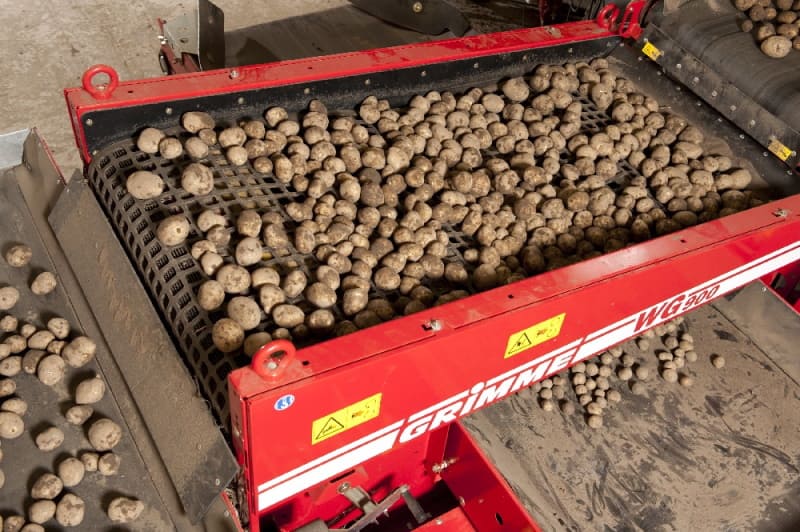

Стол сортировочный Grimme WG900
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 117/3 | Стол сортировочный WG900 | 630×4400 | 076.04742 |
Характеристики ленты ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Сортировка MIEDEMA WSU
| Тип ленты | Модель | Размер ленты, мм | Код поставщика техники |
| 117/3 | Стол сортировочный WSU 90 | 940×5830 | MID A7004760 |
Характеристики ленты ПВХ 117 (цвет темно-зеленый)
| Тип ленты | Кол-во слоев | Толщина ленты, мм | Структура поверхности рабочая / приводная | Мин. Ø вала, мм | Ø обратного вала, мм | Рабочая t°C |
| 117/3 | 3 | 3,9 | гладкая / полиэстер | 100 | 120 | -15/+80 |
Задайте вопрос эксперту | Узнать цену
Комплектующие для конвейерных лент
В качестве комплектующих для конвейерных лент используются:
В нашем каталоге можно купить конвейерную ленту пвх по низкой цене. Мы поможем вам осуществить ремонт конвейерных лент и их стыковку, подобрав соответсвующие комплектующие.
Металлические и пластиковые замки для соединения конвейерных лент.Складская программа по замкам включает в себя несколько разновидностей замков для соединения лент различной толщины.
При этом в наличии как замки из нержавеющей стали для пищевой промышленности или работы в агрессивной среде, так и из гальванизированной стали для лент общего назначения.
Для соединения лент, работающих на валах минимального диаметра, используются пластиковые замки из полиэфира.
Продольные профили
Как правило, продольные профили привариваются к приводной поверхности лент и выполняют функцию направляющих, фиксируя ленту и предотвращая ее скольжение по ширине вала. Профили имеют трапециевидную форму стандартных размеров (6х4, 8х5, 10х6, 17х11, 22х14). При необходимости уменьшения значения минимального диаметра вала используются зубчатые продольные профили.
Также продольные профили могут в различных конфигурациях привариваться к рабочей поверхности ленты для дозированного перемещения продукции или наклонной транспортировки под небольшим углом.
Поперечные профили
Поперечные профили в основном используются для наклонной и дозированной транспортировки продукции. Высота профилей варьируется от 20 до 100 мм. При этом имеются как прямые профили так и наклонные, с углом наклона 10 или 20 градусов.
Специфичной формой использования прямых поперечных профилей является их продольное приваривание — в данном случае профиль выполняет функцию гофроборта. При этом благодаря надсекам, профиль может работать на значительно меньших валах, чем стандартный гофроборт.
Гофроборт
Гофроборт используется для транспортировки сыпучих грузов как на горизонтальных, так и на наклонных транспортерах. Главная его функция — предотвращение ссыпания продукции с ленты. В зависимости от размера транспортируемого продукта выбирается высота и толщина гофроборта. В случае, если гофроборт необходим, но по техническим параметрам не соответствует минимальному диаметру вала конвейера, его можно заменить на поперечный профиль с надсеками, приваренный в продольном направлении.
Замки SELFLEX
Соединение конвейерных лент с помощью замков – удобный и распространенный способ. Замки просто незаменимы там, где для монтажа бесконечной конвейерной ленты необходима полная или частичная разборка транспортера.
В зависимости от размеров замки можно применять на валах диаметром от 25 мм.
Замки могут быть выполнены из различных типов стали в зависимости от области их применения.
Замки для полимерных лент
Проволочные замки
Проволочные замки предназначены для лент от 1,5 мм до 9,5 мм и изготавливаются и плоской проволоки (серия SR) или круглой проволоки (серия TR). Крепеж серии SR используется во многих промышленных транспортерных лентах, в сельскохозяйственной и пищевой промышленности, в текстильной и целлюлозно-бумажной промышленности, на упаковочных конвейерах и в других сферах. Проволочные замки серии TR используются для соединения лент для прачечных, в промышленных стиральных машинах, фильтровальных тканях и в сальниках
| Тип | Стандартные размеры, мм | Толщина ленты, мм | Мин D вала, мм | Материал |
| SR01 | 200, 800, 1000 | 1,5-2,5 | 25 | SS |
| SR07 | 200, 800, 1000 | 2,5-3,2 | 35 | SS |
| SR15 | 300, 600, 800 | 3,2-4,5 | 100 | SS |
| SR25 | 300, 600, 800 | 4,5-5,6 | 150 | SS |
| SR27 | 300, 600, 800 | 5,6-7 | 200 | SS |
| SR35 | 300, 600, 800 | 7-8 | 250 | SS |
| SR45 | 300, 600, 800 | 8-9,5 | 300 | SS |
| TR01-Y | 300 | 1,5-3,0 | 50 | SS |
| TR02-Y | 300 | 3,0-4,0 | 75 | SS |
| TR01-YU | 300 | 1,5-3,0 | 50 | SS |
| TR01-DU | 300 | 1,0-2,5 | 75 | SS |
*SS – нержавеющая сталь, G – гальванизированная сталь
**D – плоская проволока, U – с удлиненными витками, Y – круглая проволока
Шарнирно-скобочные замки серии MR
Замки данной серии идеально подходят для полимерных лент из ПВХ, полиуретана, силикона, хитрила , толщиной от 1,5 мм до 6,5 мм. Используются в пищевой, деревообрабатывающей, упаковочной и сельскохозяйственной промышленности, для транспортировки строительных материалов и др. Замки MR отличаются наилучшим соотношением цены и прочности, а также простотой установки.
| Тип | Стандартные размеры, мм | Предел прочности на разрыв, kN/m | Толщина ленты, mm | Мин D вала, mm | Диаметр штыря, mm | Материал |
| MR01 | 600, 800, 1000 | 17 | 1,5 | 50 | 2 | SS |
| MR02 | 600, 800, 1000 | 28 | 3,2-5,5 | 70 | 3,6 | SS |
| MR03 | 600, 800, 1000 | 35 | 4,5-6,5 | 100 | 4,0 | SS |
Замки для резиновых лент
Горнодобывающая промышленность, производство строительных материалов, металлургия, зерновые элеваторы и соляные шахты предъявляют повышенные требования к прочности замков, используемых для соединения резиновых лент. Поэтому для работы в тяжелых режимах эксплуатации мы предлагаем специальную линейку замков, выдерживающих нагрузки от 500 до 1000 N/mm.
Шарнирные замки
Замки MR05 предназначены для соединения лент толщиной до 8-10 мм и отличаются способностью работать на валах небольшого диаметра, обладая при этом высокой прочностью.
Шарнирная конструкция замков обеспечивает разъемное соединение лент, а разработанная и запатентованная нашей фирмой система соединения болтов обеспечивает легкий монтаж крепежа без использования дополнительного оборудования.
Замки MR05 эффективно используются для соединения лент, транспортирующих песок, гравий, щебень, зерно и другие продукты горнодобывающей, металлургической и сельскохозяйственной промышленности.
