Каталог цепи приводные (pdf)

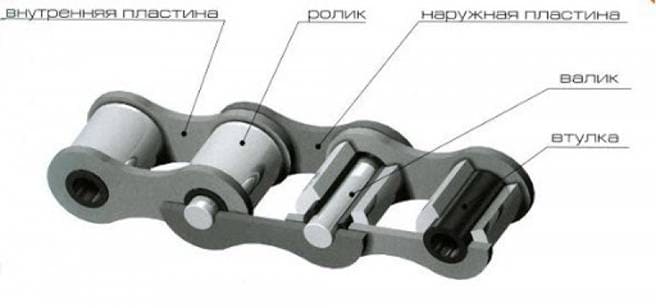

Приводные роликовые цепи являются наиболее распространенным и простым типом цепей. Используются они, как правило, для преобразования скорости вращения и для передачи движения от электродвигателя или редуктора на рабочий орган (привода конвейера, транспортера, роторные оси ) Во всей своей массе стандартные приводные цепи делятся на два стандарта: DIN 8187 (ISO/R 606-1982) Британский стандарт (иногда его называют Европейский стандарт) и ANSI/DIN 8188 Американский стандарт. Размеры отечественных цепей описаны в ГОСТ 13568-75 (ГОСТ 10947-64). Размеры цепей серии ПР имеют полные аналоги среди цепей американского и британского стандартов (соответствуют ГОСТ 13568-75)

Вы можете купить цепи в стандартной фасовке — коробки по 5 метров. Как правило, в комплекте идёт соединительное звено. Ко всем поставляемым нами цепям мы готовы предложить звёздочки.  Для работы в нестандартных условиях, готовы рекомендовать: нержавеющие цепи (агрессивная среда и пищевое оборудование), цепи с прямыми пластинами.

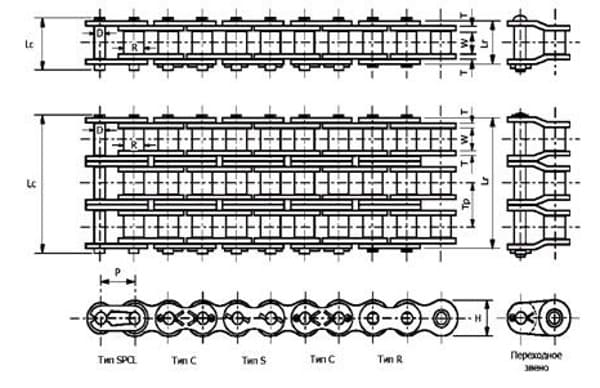

Номер по ISO/DIN	Количество рядов	Шаги цепи	Ширина ролика	Диаметр ролика	Диаметр штифта	If	Lc	Lr	Tp	Bec кг/метр	Средняя рабочая нагрузка в kH
—	—	P	W	R	D	(max)	(max)	(max)	—	—	—
04B-1	1	6	2,5	4	1,85	5	10,3	7,4	—	0,12	3,003
05B-1	1	8	3	5	2,31	7,1	11,7	8,6	—	0,1	5
06B-1	1	9,525	5,72	6,35	3,28	8,26	16,78	13,49	—	0,45	8,94
06B-2	2	9,525	5,72	6,35	3,28	8,26	27,1	23,79	10,24	0,8	16,946
06B-3	3	9,525	5,72	6,35	3,28	8,26	37,31	34,01	10,24	1,18	24,908
08B-1	1	1.2.700	7,75	8,51	4,45	11,8	20,9	16,9	—	0,74	17,836
08B-2	2	12,7	7,75	8,51	4,45	11,8	34,9	30,9	14,8	1,41	31,18
08B-3	3	12,7	7,75	8,51	4,45	11,8	47,8	44,9	14,8	2,08	44,524
D080	1	12,7	3,3	7,75	3,64	9,91	11,7	10,2	—	0,28	8
D081	1	12,7	4,88	7,75	3,64	9,91	13,1	11,7	—	0,38	8
10B-1	1	15,875	9,65	10,16	5,08	14,7	23,7	19,6	—	0,95	22,24
10B-2	2	15,875	9,65	10,16	5,08	14,7	40,31	36,19	16,6	1,87	44,524
10B-3	3	15,875	9,65	10,16	5,08	14,7	56,89	52,81	16,6	2,8	66,764
12B-1	1	19,05	11,68	12,07	5,72	16,1	27.310	22,71	—	1,19	28,912
12B-2	2	19,05	11,68	12,07	5,72	16,1	46,81	42,19	19,5	2,34	57,868
12B-3	3	19,05	11,68	12,07	5,72	16,1	66,29	61,69	19,5	3,47	86,78
16B-1	1	25,4	17,02	15,88	8,28	21,1	38,89	33,5	—	2,72	56,889
16B-2	2	25,4	17,02	15,88	8,28	21,1	73,41	67,99	31,88	5,37	113,735
16B-3	3	25,4	17,02	15,88	8,28	21,1	105,3	99,89	31,88	8,02	170,625
20B-1	1	31,75	19,56	19,05	10,19	26,42	49,3	43,21	—	3,88	93,141
20B-2	2	31,75	19,56	19,05	10,19	26,42	85,8	79,71	36,45	7,66	176,496
20B-3	3	31,75	19,56	19,05	10,19	26,42	122,2	116,1	36,45	11,44	264,744
24B-1	1	38,1	25,4	25,4	14,63	33,4	59,99	53390	—	7,07	166,711
24B-2	2	38,1	25,4	25,4	14,63	33,4	108,4	101,8	48,36	13,87	317,721
24B-3	3	38,1	25,4	25,4	14,63	33,4	156,8	150,2	48,36	20,89	475,58
28B-1	1	44,45	30,99	27,94	15,9	42,24	65,1	72,5	—	9,42	168,712
28B-2	2	44,45	30,99	27,94	15,9	42,24	124,7	132,1	59,56	18,73	337,424
28B-3	3	44,45	30,99	27,94	15,9	42,24	184,3	191,7	59,56	28,04	506,136
32B-1	1	50,8	30,99	29,21	17,8	42,29	67,4	75,4	—	10,37	211,948
32B-2	2	50,8	30,99	29,21	17,8	42,29	126	133,9	58.550	20.620	443,896
32B-3	3	50,8	30,99	29,21	17,8	42,29	184,5	192,4	58.550	30.870	665,845
40B-1	1	63,5	38,1	39,37	22,89	52,96	79,22	87,27	—	16,88	352,299
40B-2	2	63500	38,1	39370	22,89	52,96	151,21	159,56	72,29	32,97	704,598
40B-3	3	63,5	38,1	39,37	22,89	52,96	223,8	231,85	72,29	50,04	1,056,897
48B-1	1	76.200	45,72	48,26	29,24	63.880	98,88	107,78	—	23,92	548,02
48B-2	2	76.201	45,72	48,26	29,24	63.881	190,09	199,09	91,21	47,5	1,096,041
48B-3	3	76.202	45,72	48,26	29,24	63.882	281,3	290,19	91,21	71,07	1,764,164
